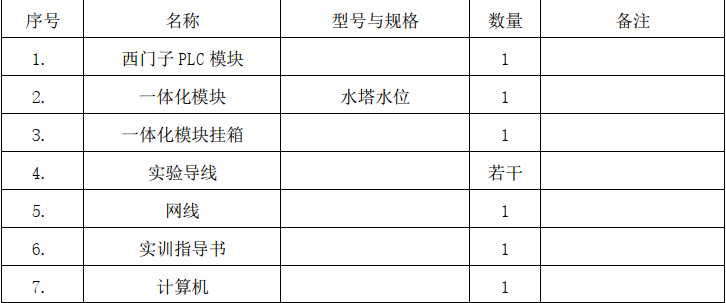

一、任务目标 使用S7-1200 G2 PLC和一体化模块完成水塔水位模块的控制实训 根据任务要求列出I/O分配表,并画出PLC外部接线图以及梯形图 使用TIA V21进行程序编写,对程序进行调试 结合所画PLC外部接线图和程序,对此任务进行调试 二、任务实训器件

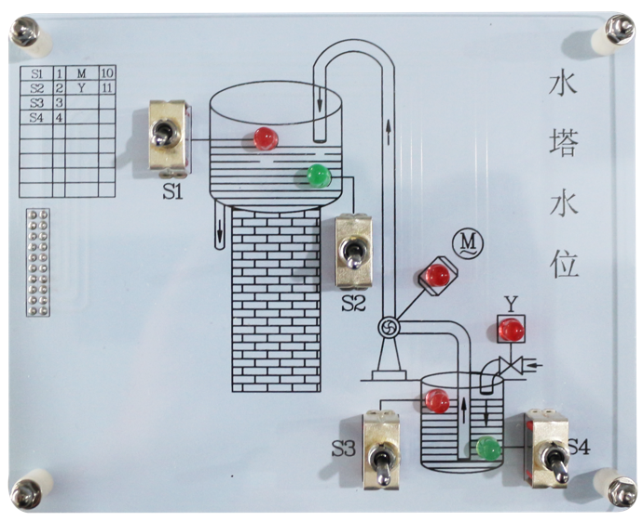

三、任务要求 1) S1定义为水塔水位上部传感器(ON:液面已到水塔上限位、OFF:液面未到水塔上限位) 2) S2定义为水塔水位下部传感器(ON:液面已到水塔下限位、OFF:液面未到水塔下限位) 3) S3定义为水池水位上部传感器(ON:液面已到水池上限位、OFF:液面未到水池上限位) 4) S4定义为水池水位下部传感器(ON:液面已到水池下限位、OFF:液面未到水池下限位) 5) 当水位低于S4时,阀Y开启,系统开始向水池中注水,4S后如果水池中的水位还未达到S4,则Y指示灯闪亮,系统报警 6) 当水池中的水位高于S3、水塔中的水位低于S2,则电机M开始运转,水泵开始由水池向水塔中抽水 7) 当水塔中的水位高于S1时,电机M停止运转,水泵停止向水塔抽水 四、任务实施 1.面板图

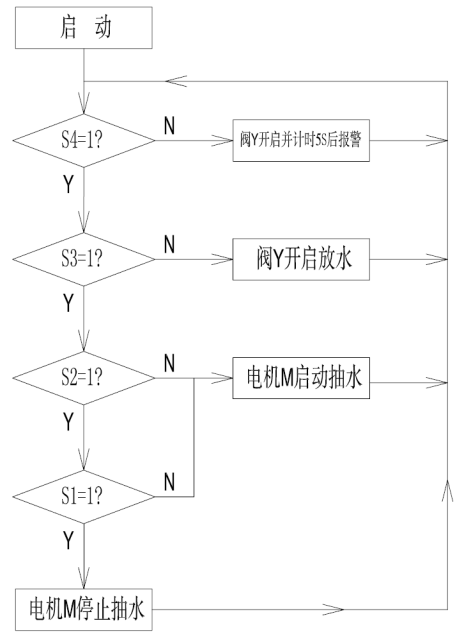

(2.程序流程图)
(3.“置位输出”指令介绍:)
(使用“置位输出” 指令,可将指定操作数的信号状态置位为“1”)
(4.“ 复位输出” 指令介绍:)
(可以使用“复位输出”指令将指定操作数的信号状态复位为“0”)
(5.I/O端口分配功能表)

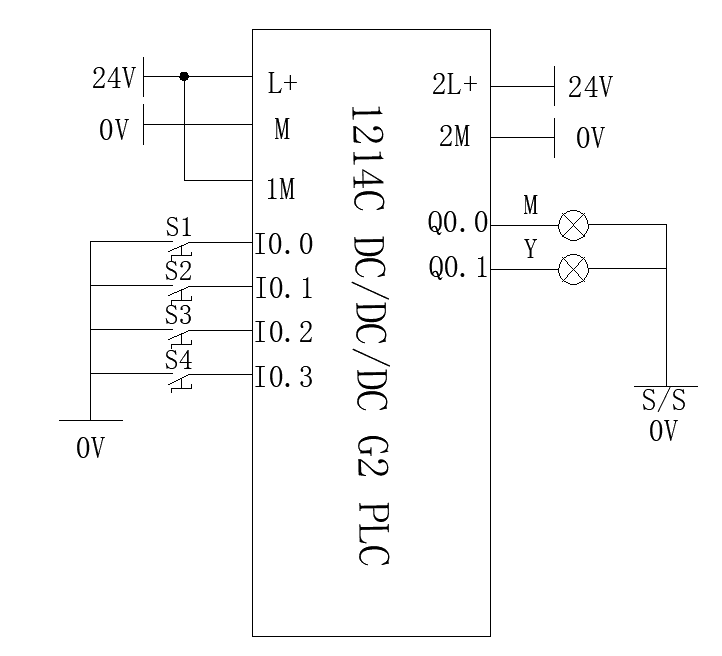

(6.PLC外部接线图)
(7.操作步骤 (1)根据PLC的I/O分配表并结合模块实物图,完成PLC模块与实训模块之间的接线,并作检查确认正确无误; (2)用网线连接PLC与计算机; (3)打开PLC模块电源开关,为PLC模块接通电源,打开用户编写的程序或样例程序并且编译无误后,下载到PLC中; (4)将PLC模块切换为“RUN”,PLC进入运行状态 (5)将各限位开关拨至以下状态:S1=0、S2=0、S3=0、S4=0,观察阀门Y状态,5S后如果S4仍然未拨至ON状态,则Y状态如何? (6)将S4拨至ON,观察抽水电机M状态;继而将S1拨至ON,观察抽水电机M状态 (7)尝试编译新的控制程序,实现不同于示例程序的控制效果)
